      反应设备




不锈钢反应釜,实验室反应釜,立式带搅拌反应罐


立式带搅拌反应罐(法兰式)



不锈钢反应釜广泛应用于石油、化工、橡胶、农药、染料、医药、食品等生产型用户和各种科研实验项目的研究,用来完成水解、中和、结晶、蒸馏、蒸发、储存、氢化、烃化、聚合、缩合、加热混配、恒温反应等工艺过程的容器。 反应釜采用立式圆罐体,罐体可制作成蜂窝夹套、盘管夹套或整体夹套,可加热,冷却;采用316L 或304不锈钢材质制作,内壁采用电解镜面抛光或机械抛光,外壁采用304 全焊接保温结构,外表面采用镜面或亚光处理;各进出管口工艺开孔与内罐体焊接处均采用翻边工艺圆弧过渡,光滑易清洗无死角,外表美观。


反应釜的构造原理、特点:
反应釜由锅体、锅盖、搅拌器、夹套、支承及传动装置、轴封装置等组成,材质及开孔可根据用户的工艺要求制定。
加热形式有:电加热、油加热、气加热、水加热(或冷却)、明火加热等。
夹套形式分为:夹套型和外半管型,夹套油加热型都设有导流装置。
搅拌形式一般有:桨式、锚式、框式、螺条式、刮壁式等。高转速类有分散叶轮式、涡轮式、高剪切式、推进器式,供客户根据工艺选择。
传动形式有:普通电机、防爆电机、电磁调速电机、变频器等,减速器有摆线针轮式、蜗轮式、行星无极变速式。
轴封为:普通水冷却填料密封、组合式四氟填料密封、机械密封。
出料形式有:球阀、下展阀。

不锈钢反应釜主要由罐体、夹套、搅拌系统三大部分组成:
1,不锈钢反应釜的材料
与物料接触部分均采用304或316L等优质不锈钢制造,符合GMP标准。

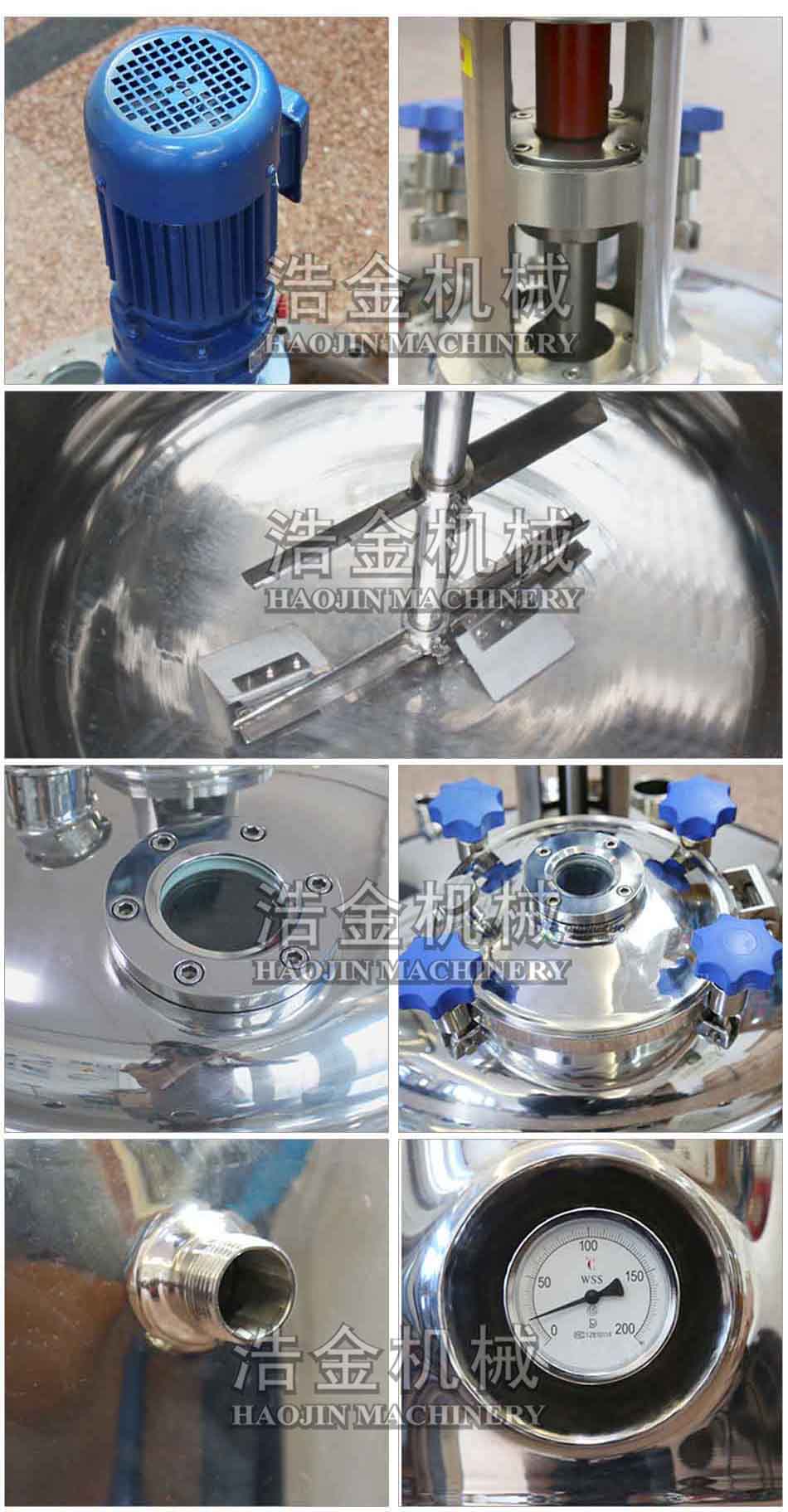

2,不锈钢反应釜的配件
◆搅拌形式多用框式搅拌,确保物料在短时间内均匀调和;同时可根据需要选用框式、锚式、浆式等
◆密封采用卫生级机械密封,可以保证罐内的压力及防止罐内物料泄漏而造成不必要的污染;
◆接口采用ISO标准快装卡箍式,方便卫生;
◆无菌呼吸器,CIP清洗喷头、视镜、法兰、卫生快开人孔等
3,不锈钢反应釜的表面处理
内表面采用镜面抛光,确保无卫生死角,全封闭的设计确保物料始终处于无菌状态,外表面可选喷砂、磨砂、冷轧原色亚光处理。
加热冷却:加热方式可选蒸汽、电加热、导热油,以满足耐酸、耐碱、耐高温、耐磨蚀、抗腐蚀等不同工作环境的工艺需要。

罐体可选配置:
反应釜的的罐体可选配置无菌空气过滤器、温度计(数显式或表盘式)、PH计、射灯视镜、卫生级人孔、进出液孔、CIP万向旋转清洗球、压力表、无菌取样阀、液位计及液位自控系统(承重模块、无触点超声波、静压变送式器)等,或根据客户要求进行配置。

典型的应用:

适用于石适用于油、化工、橡胶、农药、染料、医药、食品,用来完成硫化、氢化、烃化、聚合、缩合等工艺过程。

产品特色:
●反应釜采用316L 或304 制作,具有优良的机械性能,可承受较高压力,也可承受块状固体物料加料时的冲击;同时具有加热迅速、耐高温、耐腐蚀(无生锈现象)、卫生、无污染等特点。
●搅拌器有锚式、框式、浆式、涡轮式;转动机构采用摆线针轮减速机、齿轮减速机,多采用变频调速;密封装置可采用卫生级机械密封;加热冷却可采用夹套、半管、盘管结构,加热方式有蒸汽、电加热、导热油;均可根据用户的工艺需要任意选配.。
●反应釜容积有600L~20000L等多种规格,可根据客户实际需求进行设计、制造。



主要技术参数:
设计压力:0.1MPa-0.6MPa
内胆:304、316L
设计温度:罐体按客户要求
保温层:岩棉或聚氨脂
处理类型:机械抛光、喷砂、酸洗
支腿等:304
执业光精度:内壁0.4um,外壁0.6um
进出口:快装卡接、法兰

容积(L)
直径(mm)
高度/长度(mm)
电机功率(KW)
搅拌转速(r/min)
600
900
900
1.1
200(推进式)或60(锚框式)
(可根据客户使用情况进行调整设计)
1000
1100
1000
1.5
2000
1300
1500
2.2
3000
1600
1500
2.2
4000
1700
1800
3
5000
1800
1800
4

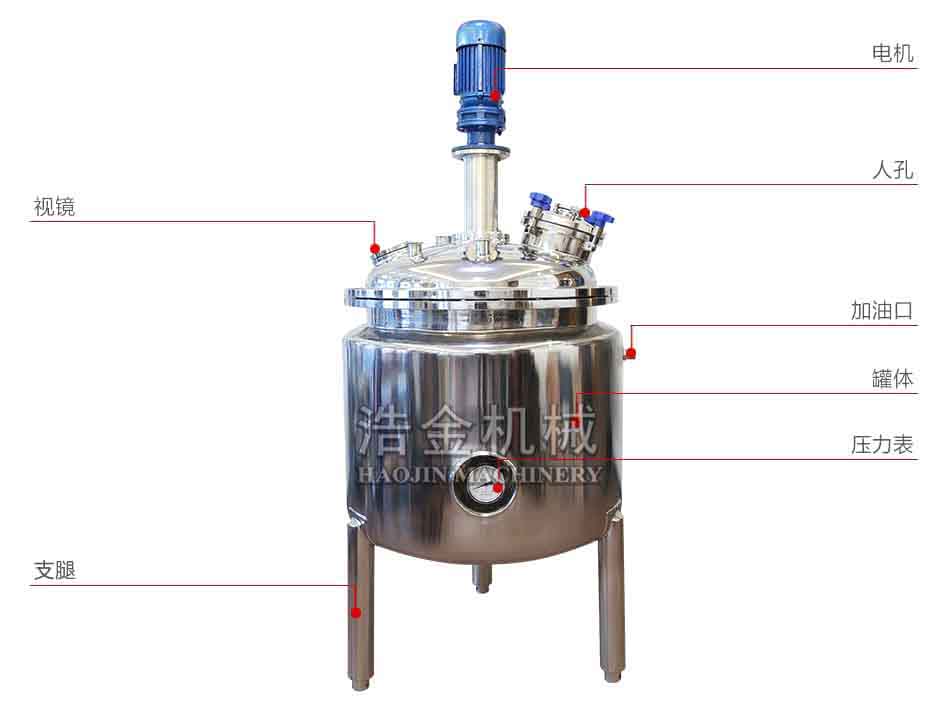

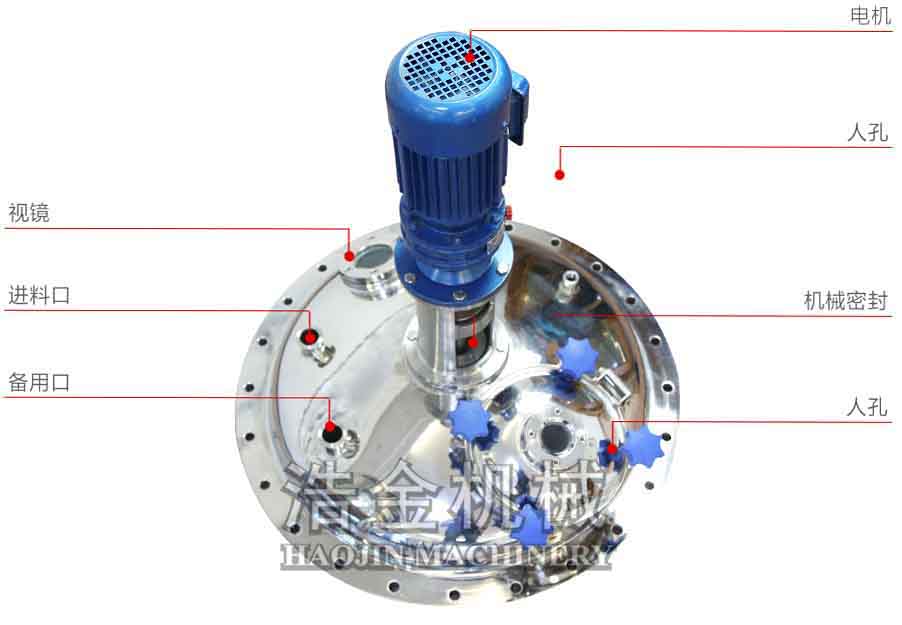

产品结构:


●搅拌罐由搅拌罐体、搅拌罐盖、搅拌器、支承、传动装置、轴封装置等组成。
●搅拌罐体、搅拌罐盖、搅拌器、轴封等选用材料可根据不同的工艺要求选用碳钢或不锈钢等材料来制作。
●搅拌罐体与搅拌罐盖可采用法兰密封联结或焊接联结。搅拌罐体与搅拌罐盖可根据工艺要求开进料、出料、观察、测温、测压、蒸汽分馏、安全放空等工艺管孔。
●搅拌罐盖上部配置有传动装置(电机或减速器),由传动轴驱动搅拌罐内的搅拌器。
●轴封装置可采用机封或填料、迷宫密封等多种形式(根据用户需要确定)。
●由于用户生产工艺要求不同,搅拌器可配置浆式、锚式、框式、螺旋式等多种形式。

产品展示:

搅拌浆几种常用结构形式:

我们会按照搅拌物料特性及用户工艺要求,选用合适的搅拌浆形式与搅拌转速。
单层储罐
三叶推进式
涡轮分散盘
六叶圆盘涡轮式


单层储罐
锚式
平直斜叶桨式


除了上述及其它形式搅拌浆外,有些搅拌罐还用用高剪切乳化机、叶片式分散搅拌机(价另计),依靠其强劲搅拌力度,将物料快速分散、搅拌混合。

单层储罐



高速分散搅拌机:
电机功率:1.1~75KW
电机转速:1450r/min(4级)
电机形式:定速电机、变频电机
(如需配变频电机,需配变频器,调速范围:0-1450r/min)
高剪切均质乳化机
电机功率:1.1KW~75KW
电机转速:1.1kw-18.5kw=2900r/min;22kw-75kw=1450r/min
电机形式:定速电机、变频电机
(如需配变频电机,需配变频器,调速范围:0-1450r/min)

我司专业生产定制多种乳化罐,品质老厂,质量好价格优,欢迎咨询15517115857
