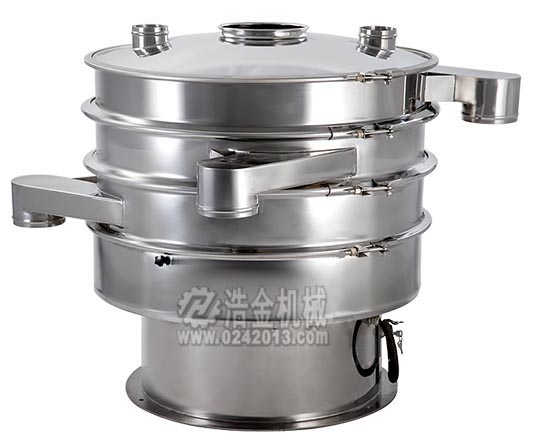

三次元振动筛分过滤机（旋振筛）

我厂圆形不锈钢振动筛XZS系列旋振筛分机械是一种特殊型、高精度细粒筛分设备,又称三次元振动筛分过滤机，适用于细粒

、微分的分级处理，可叠加多层筛面，筛框及筛面可用多种材料及结构形式，具有精度高全封闭式结构，无粉尘溢散，且筛

网使用时间长，换网容易，操作简单，清洗方便，体积小，重量轻，噪音低，细料自动排出，可连续自动化作业。

本不锈钢振动筛，三次元振动筛分过滤机(旋振筛)是我厂全自动豆类洗沙生产线不可或缺的过滤设备。


基本原理：

借电机轴上下端所安装的重锤（不平蘅重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传

达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向


振动电机使用说明：

本系列电机满足下列条件时，能连续输出额定激振力。

振动加速度：不超过 7g （ g ：重力加速度）

环境温度：不超过 40 ℃

海拔：不超过 1000m

电源频率： 50Hz

电压： 380V

温升：小于 80K （电阻法）


三次元振动筛特点 :

独特之筛网结构设计，方便和快速更换筛网 ( 之需 5 到 10 分钟 ) ，此外此种设计允许使用各种筛网 ( 尼龙、特种龙、

PP 网、 不锈钢 304 材质 ) 。

筛机设计精巧和容易装配，一人即可操作筛机。

和其他相关品牌厂商比较，具较大筛选面积和高效益之处理能力。

型号

400

600

800

1000

1200

1500

2000

有效筛面直径 mm

Φ350

Φ550

Φ750

Φ950

φ1150

Φ1430

φ1886

有效筛分面积

0.1256

0.2375

0.4416

0.7085

0.0382

2. 4593

2.7922

筛网规格

2－500 目

层数

1-4

1-4

1-4

1-4

1-4

1-3

1-3

功率 KW

振动电机

0.37

0.55

0.75

1.1

1.5

2.2

3

普通电机

0.18

0.75

1.1

1.47

1.84

2.2

3.0
